مقدمة
یک پالتایزر اتوماتیک جعبه آخرین دستگاه در خط بسته‌بندی جعبه است و تعیین می‌کند که کالاهای نهایی با چه سرعتی می‌توانند از سالن بسته‌بندی خارج شوند. به جای دو یا سه اپراتور که جعبه‌ها را با دست روی پالت بلند می‌کنند، دستگاه هر جعبه را در یک الگوی تکراری و قابل برنامه‌ریزی برمی‌دارد، گروه‌بندی می‌کند و روی هم می‌چیند تا زمانی که پالت کامل و آماده حمل شود.

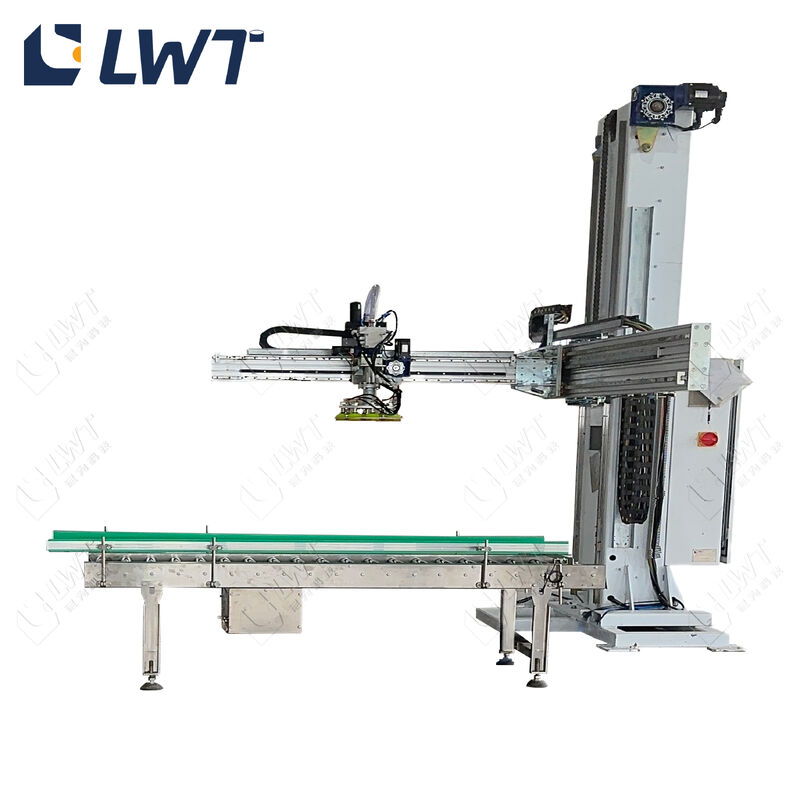

این صفحه به دستگاه پالتایزر ستون تکی LWT می‌پردازد که یک واحد سروو-موتور است که برای جعبه‌های مقوایی و جعبه‌های شرینک شده با فیلم PE ساخته شده است. یک ستون عمودی تکی سر پشته‌کننده را حمل می‌کند، بنابراین دستگاه ردپای فشرده‌ای در انتهای خط حفظ می‌کند و در عین حال تا ارتفاع الگوی پالت 2200 میلی‌متر را پشته می‌کند.این دستگاه اغلب به عنوان یک دستگاه پالتایزر جعبه برای خط تولید غذای کنسرو شده مشخص می‌شود، جایی که جعبه‌های پر شده و مهر و موم شده از
دستگاه بسته‌بندی جعبه می‌آیند و باید قبل از انبارداری یا بارگیری کانتینر یکپارچه شوند. همین پلتفرم در خطوط نوشیدنی، آب بطری، روغن خوراکی، مواد شیمیایی روزانه و غذای حیوانات خانگی نیز کار می‌کند.جایی که پالتایزینگ دستی شکست می‌خوردپالتایزینگ دستی ارزان است تا زمانی که سرعت خط افزایش یابد. یک اپراتور می‌تواند حدود دویست جعبه در ساعت را در ارتفاع کم پشته کند و کار توسط دسترسی محدود می‌شود: جعبه‌های بالای سطح شانه به آرامی پشته می‌شوند و به ندرت مربع باقی می‌مانند.سه مشکل در تقریباً هر خطی که هنوز با دست پالتایزینگ می‌کند، ظاهر می‌شود:
بار کاری.
دو تا سه اپراتور در هر شیفت، به علاوه پوشش جایگزین، پوشش استراحت و اضافه کاری در فصل اوج.
انحراف الگو.
- پالت‌های دستی کج می‌شوند، در حین حمل و نقل جابجا می‌شوند و به مشتری آسیب‌دیده می‌رسند که منجر به ادعا و مرجوعی می‌شود.توقف-شروع خط.
- بسته‌بندی جعبه به طور مداوم اجرا می‌شود، بنابراین هر تغییر پالت یا استراحت شیفت کل خط پشت آن را متوقف می‌کند.راه حل ما: پالتایزینگ ستون تکی سروو-موتور
- پالتایزر ستون تکی LWT کار پشته‌کردن را با یک سر پشته‌کننده سروو-موتور
بر عهده می‌گیرد که برای هر لایه به موقعیت برنامه‌ریزی شده سفر می‌کند. از آنجایی که موقعیت از برنامه و نه از چشم انسان می‌آید، الگو در اولین پالت و در هزارمین پالت یکسان است.
برداشت متناسب با سطح جعبه شما تنظیم می‌شود: یک گیره خلاء برای بسته‌های شرینک شده با فیلم PE و یک دستگاه گیره برای جعبه‌های مقوایی. خود سر پشته‌کننده می‌تواند به عنوان یک
سر گیرنده کل لایه مشخص شود که یک لایه کامل را در یک حرکت برای توان عملیاتی بالاتر بلند می‌کند، یا یک سر گیرنده تک جعبه برای اندازه‌های مختلف جعبه و الگوهای نامنظم.در یک چرخه اتوماتیک پیوسته، دستگاه تغذیه محصول، گروه‌بندی و چیدمان، تغذیه پالت خالی، پالتایزینگ کل لایه و تخلیه پالت کامل را تکمیل می‌کند. در جایی که اپراتورها در غیر این صورت پالت‌ها را با دست وارد می‌کردند، می‌توان یک واحد ذخیره‌سازی و توزیع کننده پالت خالی اختیاری اضافه کرد، بنابراین یک پالت به طور خودکار آزاد می‌شود و خط به کار خود ادامه می‌دهد.
جعبه‌ها از دستگاه بسته‌بندی جعبه تغذیه می‌شوند و از طریق سیستم نقاله به سمت دستگاه شرینک یا انبار کالاهای نهایی خارج می‌شوند. قطعات الکتریکی از
اشنایدر یا امرن (یا کلاس مشابه) تامین می‌شوند، بنابراین قطعات یدکی صنعتی استاندارد در صورت نیاز به صورت محلی در دسترس هستند.مزایای کلیدیسوالات متداولمزیت
سر پشته‌کننده سروو-موتور
|
هر لایه طبق الگوی برنامه‌ریزی شده قرار می‌گیرد، بنابراین پالت‌ها از اولین پالت تا آخرین پالت مربع و پایدار باقی می‌مانند.
|
برداشت گیره خلاء یا گیره
|
|
جعبه‌های شرینک شده با فیلم PE و جعبه‌های مقوایی را بدون خرد کردن جعبه یا علامت‌گذاری فیلم مدیریت می‌کند.
|
سر گیرنده کل لایه یا تک جعبه
|
|
سر را با نوع جعبه خود تطبیق دهید به جای خرید دستگاه دوم هنگام تغییر محدوده محصول.
|
ذخیره‌سازی و توزیع کننده پالت خالی اختیاری
|
|
پالت‌ها به طور خودکار آزاد می‌شوند، بنابراین یک اپراتور می‌تواند خط را نظارت کند به جای اینکه هر پالت را مدیریت کند.
|
قطعات الکتریکی اشنایدر یا امرن
|
|
قطعات صنعتی استاندارد، که به صورت محلی تامین می‌شوند و زمان خرابی برنامه‌ریزی نشده را کوتاه می‌کنند.
|
چرخه اتوماتیک پیوسته
|
|
تغذیه محصول، گروه‌بندی، تغذیه پالت، پشته‌کردن لایه و تخلیه پالت بدون دخالت اپراتور اجرا می‌شوند.
|
ساخت دارای گواهینامه CE
|
|
دستگاه ساخته شده و با گواهینامه CE برای بازارهای صادراتی عرضه می‌شود.
|
نحوه کار چرخه پالتایزینگ
|
|
جعبه‌ها از دستگاه بسته‌بندی جعبه خارج شده و از طریق نقاله ورودی وارد پالتایزر می‌شوند.
|
ایستگاه گروه‌بندی، جعبه‌های ورودی را به الگوی لایه ذخیره شده در برنامه مرتب می‌کند.
|
سر پشته‌کننده لایه تشکیل شده را در حالت کل لایه، یا هر جعبه جداگانه را در حالت تک جعبه برمی‌دارد.
- ستون به موقعیت X/Y برنامه‌ریزی شده سفر کرده و لایه را روی پالت پایین می‌آورد.
- کنترلر چرخه را تکرار می‌کند، لایه به لایه، تا زمانی که ارتفاع پالت برنامه‌ریزی شده به دست آید.
- پالت کامل روی سیستم نقاله به سمت دستگاه شرینک یا انبار تخلیه می‌شود و یک پالت جدید به طور خودکار آزاد می‌شود.
- کاربردها
- صنعت
- محصولات معمول
قالب بسته‌بندی
|
خط تولید غذای کنسرو شده
|
گوشت کنسرو، میوه کنسرو، سبزیجات کنسرو، غذای حیوانات خانگی کنسرو
|
جعبه‌های مقوایی، جعبه‌های شرینک شده
|
|
خط پر کردن بطری
|
آب بطری، نوشیدنی‌ها، روغن خوراکی، سس‌ها و چاشنی‌ها
|
جعبه‌ها، بسته‌های شرینک شده
|
|
خط بسته‌بندی انعطاف‌پذیر
|
کیسه‌های اتوکلاو و کیسه‌های غذای حیوانات خانگی بسته‌بندی شده در جعبه‌های بیرونی
|
جعبه‌های مقوایی
|
|
مواد شیمیایی روزانه و مراقبت شخصی
|
مواد شوینده، شامپو و بطری‌های مراقبت شخصی در جعبه‌ها
|
جعبه‌های مقوایی، بسته‌های شرینک شده
|
|
پزشکی و شیمیایی
|
لوازم پزشکی بسته‌بندی شده، بشکه‌های شیمیایی و بشکه‌های کوچک
|
جعبه‌ها، بشکه‌ها
|
|
ماشین‌آلات، سخت‌افزار و نساجی
|
سخت‌افزار، پوشاک و محصولات نساجی در جعبه‌های صادراتی
|
جعبه‌ها، موارد
|
|
مشخصات فنی
|
پارامتر
|
مشخصات
|
نام محصول
|
پالتایزر جعبه ستون تکی
|
سرعت پالتایزینگ
|
|
5 جعبه در دقیقه (قابل تنظیم)
|
اندازه پالت
|
|
L1000-1200 x W1000-1200 میلی‌متر
|
حداکثر اندازه الگوی پالت
|
|
L1200 x W1000 x H2200 میلی‌متر
|
فیکسچر برداشت
|
|
گیره خلاء یا دستگاه گیره
|
گزینه سر گیرنده
|
|
سر گیرنده کل لایه یا سر گیرنده تک جعبه
|
کنترل
|
|
کنترل PLC با الگوی پشته‌کننده قابل برنامه‌ریزی
|
قطعات الکتریکی
|
|
اشنایدر یا امرن (یا کلاس مشابه)
|
منبع تغذیه
|
|
AC 380V / 50 Hz / 750 W (برای مرجع)
|
سوالات متداول
|
|
س: تفاوت بین سر گیرنده کل لایه و سر گیرنده تک جعبه چیست؟
|
پ: سر کل لایه یک لایه کامل از جعبه‌ها را در یک حرکت برمی‌دارد و گزینه سریع‌تری برای جعبه‌های یکنواخت است. سر تک جعبه جعبه‌ها را یکی یکی قرار می‌دهد که برای اندازه‌های مختلف جعبه، الگوهای نامنظم و تغییرات مکرر محصول مناسب است. هر دو سر روی همان پالتایزر ستون تکی نصب می‌شوند، بنابراین انتخاب را می‌توان با توسعه محدوده محصول بازبینی کرد.
|
س: آیا این پالتایزر را می‌توان به خطی که در حال حاضر اجرا می‌کنیم اضافه کرد؟
پ: بله. این دستگاه برای کار در پایین دست دستگاه بسته‌بندی جعبه یا دستگاه بسته‌بندی جعبه و در بالادست دستگاه شرینک طراحی شده است. اندازه جعبه، اندازه پالت و جعبه‌های مورد نیاز در دقیقه را به اشتراک بگذارید، و مهندسان ما طرح خط و الگوی پشته‌کننده را قبل از سفارش تأیید خواهند کرد.
س: کدام اندازه‌های پالت و ارتفاع‌های پشته‌کننده پشتیبانی می‌شوند؟
پ: پالت‌های استاندارد از L1000-1200 x W1000-1200 میلی‌متر مدیریت می‌شوند، با حداکثر اندازه الگوی پالت L1200 x W1000 x H2200 میلی‌متر. اندازه‌های دیگر پالت را می‌توان با طراحی سفارشی تطبیق داد.
س: دستگاه چگونه تحویل و نصب می‌شود؟
پ: زمان تحویل حدود 45 روز است. پالتایزر در کیسه‌های پلاستیکی، کارتن‌های پلاستیکی و کارتن‌های چوبی برای حمل و نقل دریایی بسته‌بندی می‌شود. مهندسان LWT از نصب و راه‌اندازی، در محل یا از راه دور، تا زمانی که اولین پالت‌های کامل به درستی کار کنند، پشتیبانی می‌کنند.
تماس با ما
اندازه جعبه، اندازه پالت و خروجی هدف در ساعت خود را برای ما ارسال کنید - مهندسان ما یک نقشه الگوی پشته‌کننده و یک پیشنهاد قیمت قطعی را برمی‌گردانند.
ترجیح می‌دهید ابتدا دستگاه را در حال کار ببینید؟ درخواست ویدیویی از خط پالتایزر در حال اجرا را بدهید، یا برای بررسی طرح‌بندی انتهای خط خود، با یک مهندس LWT تماس بگیرید.
یک طرح‌بندی رایگان برای انتهای خط دریافت کنید
